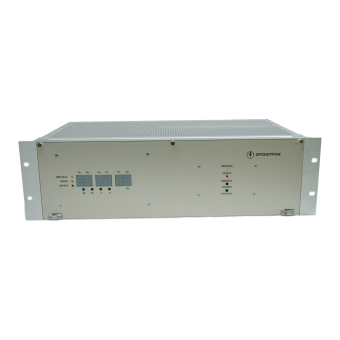

Первичные часы с усилителем ЦП-2-R1-У24

Первичные часы с усилителем импульсов ЦП-2-R1-У48 производства ОАО «Хронотрон» предназначены для построения систем единого времени и управления:

•  стрелочными вторичными часами типа СВ на базе часовых механизмов, управляемых минутными / секундными импульсами чередующейся полярности;
•  стрелочными вторичными самоустанавливающимися часами типа СВС.

Тип часового механизма, длительности импульса и паузы выбирается по средствам кнопок управления, с дальнейшим сохранением в энергонезависимой памяти часов.

Также первичные часы в своем составе имеют двухканальный усилитель импульсов с независимыми цепями питания и защиты и с амплитудой выходных импульсов 48 В.

ЦП-2-R1-У48 могут коммутировать электрические цепи согласно заданной программы, для этого предусмотрено использование программируемого реле времени.

 Конструктивно ЦП-2-R1-У48 выполнены в корпусе 19” высотой 3U, для размещения в стандартной телекоммуникационной стойке (шкафу). Функционально устройство состоит из двух частей: первичных часов и усилителя импульсов. В задней части устройства на отдельных монтажных платах расположены коммутационные разъёмы для подключения внешних устройств.

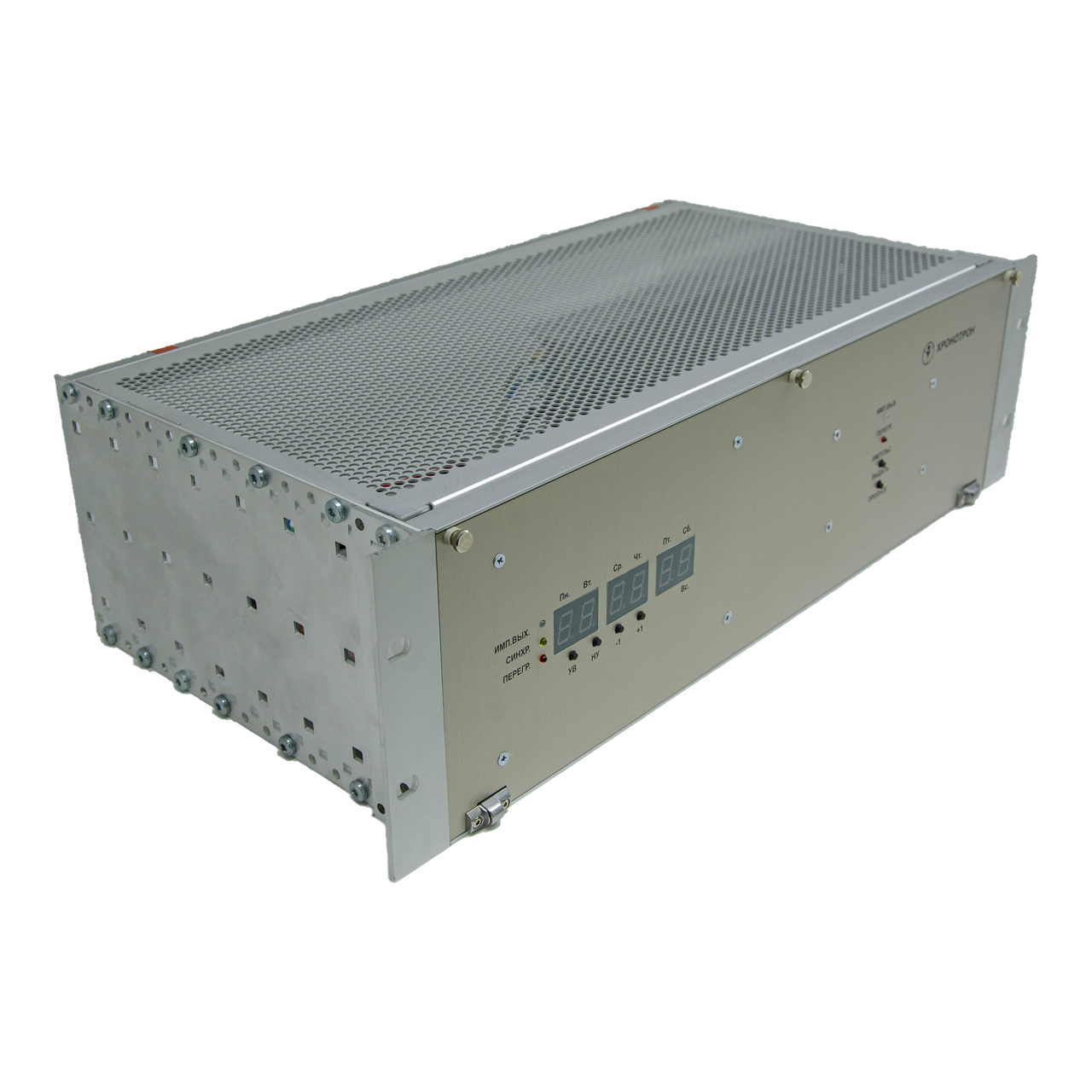

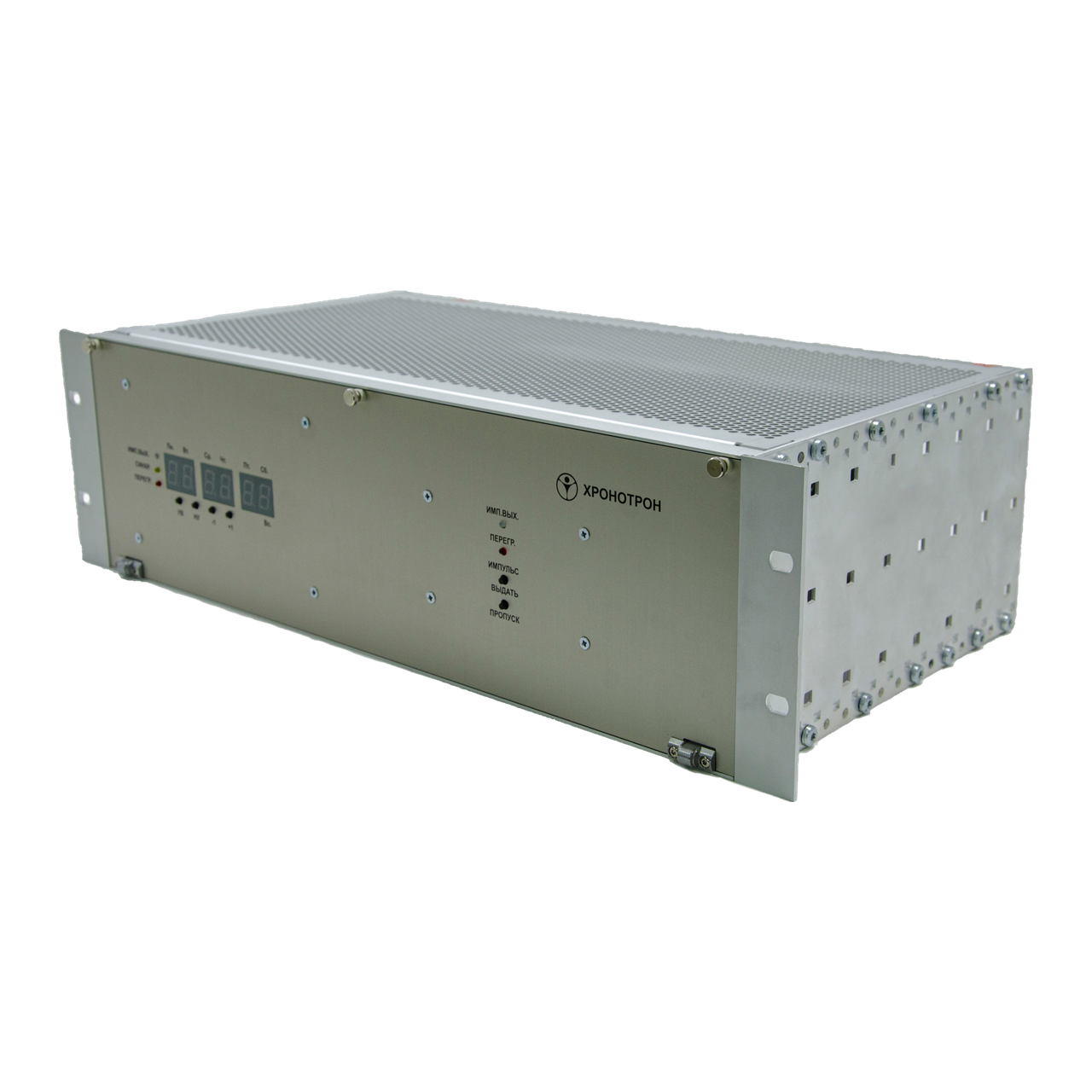

Внешний вид передней панели ЦП-2-R1-У48.

Первичные часы питаются от сети переменного тока напряжением 220B ±10%. Также предусмотрено использования источника постоянного тока (двух внешних аккумуляторных батарей 12 В) для сохранения активного запаса хода. Продолжительность активного запаса хода определяется ёмкостью применяемых аккумуляторов и нагрузкой на выходе управления. Также часы имеют пассивный запас хода (питание от внутреннего аккумулятора) на протяжении 30 суток, с отключенной индикацией и с остановленными линиями управления и синхронизации. После возобновления внешнего питания часы восстанавливают нормальный ход вторичных часов.

Информация отображается на шестиразрядном светодиодном дисплее, при этом каждый знак  состоит из семи сегментов. Индикация может быть отключена по средствам  DIP-переключателя на печатной плате внутри корпуса. Формат отображения:

•  текущее время ЧЧ.ММ.СС;
•  текущая дата ДД.ММ.ГГ (в режиме установки и контроля).

Установки текущего времени и даты, установка часового пояса, начальная установка стрелочных часов и режимов работы выхода управления, а также программирование реле времени в первичных часах осуществляется при помощи четырех кнопок управления, на передней панели часов под цифровыми индикаторами: «УВ», «НУ», «+1», «–1».

Для управления вторичными часами первичные часы имеют один выход (с защитой от перегрузки по току) к которому могут подключаться параллельно:

•  до 20 вторичных часов с управлением минутными импульсами и с током потребления не более 50 mA;
•  до 200 вторичных часов с управлением секундными импульсами и с током потребления не более 5 mA.

Часы имеют функцию автоматического перевода сезонного времени (может быть отключена по средствам  кнопок управления).

В первичных часах предусмотрена установка часового пояса, что позволяет отображать время в различных часовых поясах.

Для достижения максимальной точности хода первичных часов предусмотрено использование внешних источников синхронизации (GPS приемник или др.) с активным или пассивным выходом DCF-сигнала типа «токовая петля». Часы оборудованы одним входом и одним выходом синхронизации DCF-сигналом (на выход транслируется входной DCF-сигнал или передаётся синтезированный).

Возможен режим работы, когда на выход управления вторичными часами транслируется синхросигнал DCF или управляющий сигнал для самоустанавливающихся вторичных стрелочных часов типа СВС. Режим работы выхода выбирается по средствам DIP переключателя, на плате внутри корпуса.

Схема расположения разъёмов на монтажной плате первичных часов, расположенных в задней части корпуса.

В первичных часах имеется программируемое реле времени. Программируемые релейные выходы могут быть использованы для коммутации внешних устройств по заданной временной программе. Релейный выход сигнала тревоги может быть использован для дублирования основной индикации сигнала тревоги с помощью внешних световых и звуковых приборов. Программирование реле выполняется по средствам кнопок управления.  Все программы хранятся в энергонезависимой памяти первичных часов.

Двухканальный усилитель импульсов (амплитуда выходного сигнала 48 В) с независимыми цепями питания и защиты каждого канала  предназначен:

•  для удлинения линии управления вторичными часами (без увеличения сечении провода);
•  для совместной работы с вторичными часами с амплитудой импульсов управления 48 В.

Ручное управление усилителями импульсов осуществляется при помощи двух одинаковых блоков кнопок (объединённых рамками с заголовком «ИМПУЛЬС») на передней панели устройства. Блок состоит из кнопок: «ВЫДАТЬ» и «ПРОПУСК». Над каждым блоком кнопок размещается по два светодиодных индикатора: «ПЕРЕГР.» и «ИМП. ВЫХ.». При перегрузке импульсного выхода зажигается светодиод красного цвета «ПЕРЕГР.». Процесс выдачи импульсов сопровождается свечением светодиода «ИМП. ВЫХ» При этом, светодиод меняет цвет свечения с красного – на зелёный, в соответствии со сменой полярности выходных импульсов. При использовании усилителя для управления стрелочными часами типа СВС цвет свечения светодиода не меняется.

В нормальном режиме работы усилителей происходит трансляция импульсов от первичных часов в линии управления. Для удобства согласования показаний текущего времени в линии управления первичных часов и линиях управления подключенных к каналам усилителей, возможны подача дополнительных импульсов, генерируемых усилителями, или пропуск импульсов, от первичных часов.

По умолчанию используется усилитель с максимальным выходным током 4 А, что определяет максимальное количество вторичных часов, подключаемых параллельно к выходу усилителя.

Выход усилителя имеет автоматическую электронную защиту от перегрузки по току. Также встроенный блок питания усилителя имеет защиту от перегрузки и перегрева.

Для подключения линий управления на монтажных платах усилителей установлено по три колодки. Колодки одного канала физически подключены к одному выходу усилителя импульсов (нагрузка на канал суммируется по всем трём колодкам).

Схема расположения разъёмов на монтажных платах усилителей импульсов, расположенных в задней части корпуса.

Подробное описание

Схема подключения источника DCF-сигнала с выходом типа активная «токовая петля» к первичным часам.

Схема подключения источника DCF-сигнала с выходом типа пассивная «токовая петля» к первичным часам..
